Hej tam! Jako dostawca sprężyn płaskich często jestem pytany o to, jak uzyskać krzywą obciążenia i ugięcia sprężyn płaskich. Jest to kluczowa informacja dla każdego, kto wykorzystuje sprężyny płaskie w swoich zastosowaniach, niezależnie od tego, czy jest to motoryzacja, elektronika czy inne gałęzie przemysłu. Na tym blogu przeprowadzę Cię przez ten proces krok po kroku.
Co to jest obciążenie – krzywa ugięcia?
Zanim zagłębimy się w sposób uzyskania krzywej, porozmawiajmy szybko o tym, co to jest. Krzywa obciążenia - ugięcia pokazuje zależność pomiędzy obciążeniem przyłożonym do sprężyny a wielkością jej ugięcia. Mówiąc najprościej, mówi ci, jak bardzo sprężyna ugnie się lub rozciągnie, gdy przyłożysz do niej określoną masę lub siłę. Krzywa ta jest bardzo ważna, ponieważ pomaga inżynierom i projektantom zrozumieć działanie sprężyny pod różnymi obciążeniami i jest niezbędna do zapewnienia, że sprężyna będzie działać zgodnie z przeznaczeniem w konkretnym zastosowaniu.
Dlaczego jest to ważne w przypadku sprężyn płaskich?
Sprężyny płaskie mają szerokie zastosowanie, od małych podzespołów elektronicznych po duże maszyny przemysłowe. Znajomość krzywej obciążenie – ugięcie pozwala dobrać odpowiednią sprężynę płaską do swoich potrzeb. Na przykład, jeśli projektujesz przełącznik w urządzeniu elektronicznym, potrzebujesz sprężyny, która ugnie się o określoną wartość pod określonym obciążeniem, aby utworzyć lub przerwać połączenie elektryczne. Bez krzywej obciążenia i ugięcia to jak strzelanie w ciemności. Nie będziesz wiedzieć, czy sprężyna będzie działać zgodnie z oczekiwaniami, czy też ulegnie przedwczesnemu uszkodzeniu.
Metody uzyskiwania obciążenia - krzywa ugięcia
Obliczenia teoretyczne
Pierwsza metoda polega na obliczeniach teoretycznych. Dostępnych jest kilka wzorów do obliczania zależności obciążenia od ugięcia sprężyn płaskich w oparciu o ich geometrię i właściwości materiałowe. Na przykład w przypadku prostej sprężyny płaskiej o przekroju prostokątnym wzór na ugięcie jest powiązany z długością, szerokością, grubością, modułem sprężystości materiału i przyłożonym obciążeniem.
Podstawowy wzór na ugięcie (δ) swobodnie podpartej sprężyny płaskiej pod obciążeniem centralnym (P) jest następujący:
δ = (PL³)/(48EI)
gdzie L jest długością sprężyny, E jest modułem sprężystości materiału, a I jest momentem bezwładności przekroju. Dla przekroju prostokątnego o szerokości b i grubości h, I = (bh3)/12.
Jednakże formuły te mają swoje ograniczenia. Zakładają idealne warunki, takie jak idealnie jednolity materiał i prosty scenariusz załadunku. W rzeczywistych zastosowaniach sprężyny płaskie mogą mieć złożoną geometrię, a obciążenie może nie być tak proste. Tak więc, chociaż obliczenia teoretyczne mogą dać przybliżone szacunki, mogą nie być wystarczająco dokładne we wszystkich sytuacjach.
Testowanie eksperymentalne
W tym miejscu z pomocą przychodzą badania eksperymentalne. Jest to najbardziej niezawodny sposób uzyskania dokładnej krzywej obciążenia i ugięcia. Oto jak możesz to zrobić:
Krok 1: Przygotuj konfigurację testową
Będziesz potrzebować maszyny testującej, która może przyłożyć kontrolowane obciążenie do płaskiej sprężyny i zmierzyć powstałe ugięcie. Dostępne są różne typy maszyn testujących, od prostych ręcznych po zaawansowane systemy zautomatyzowane. Aby zapewnić dokładne wyniki, należy również odpowiednio zabezpieczyć płaską sprężynę w maszynie testującej.
Krok 2: Zastosuj obciążenia przyrostowe
Zacznij od przyłożenia małego obciążenia do sprężyny i zmierz ugięcie. Następnie zwiększaj obciążenie małymi krokami i mierz ugięcie na każdym kroku. Należy dokładnie zapisać wartości obciążenia i ugięcia. Aby zautomatyzować ten proces i zwiększyć jego efektywność, można zastosować system akwizycji danych.
Krok 3: Narysuj dane
Kiedy już uzyskasz zestaw punktów danych dotyczących obciążenia i ugięcia, możesz przedstawić je na wykresie. Obciążenie jest zwykle wykreślane na osi y, a ugięcie na osi x. Połącz punkty danych, aby utworzyć krzywą i gotowe – krzywa obciążenia i ugięcia płaskiej sprężyny.
Czynniki wpływające na obciążenie – krzywa ugięcia
Istnieje kilka czynników, które mogą mieć wpływ na krzywą obciążenia i ugięcia sprężyn płaskich:
Właściwości materiału
Moduł sprężystości, granica plastyczności i twardość materiału odgrywają rolę. Na przykład sprężyna wykonana z materiału o wysokim module sprężystości będzie sztywniejsza i będzie mniej uginać się pod tym samym obciążeniem w porównaniu ze sprężyną wykonaną z materiału o niższym module sprężystości. Oferujemy różnorodne materiały na nasze sprężyny płaskie, m.inSprężyny płaskie z miedzi berylowej, które mają doskonałą przewodność elektryczną i wysoką wytrzymałość.
Geometria

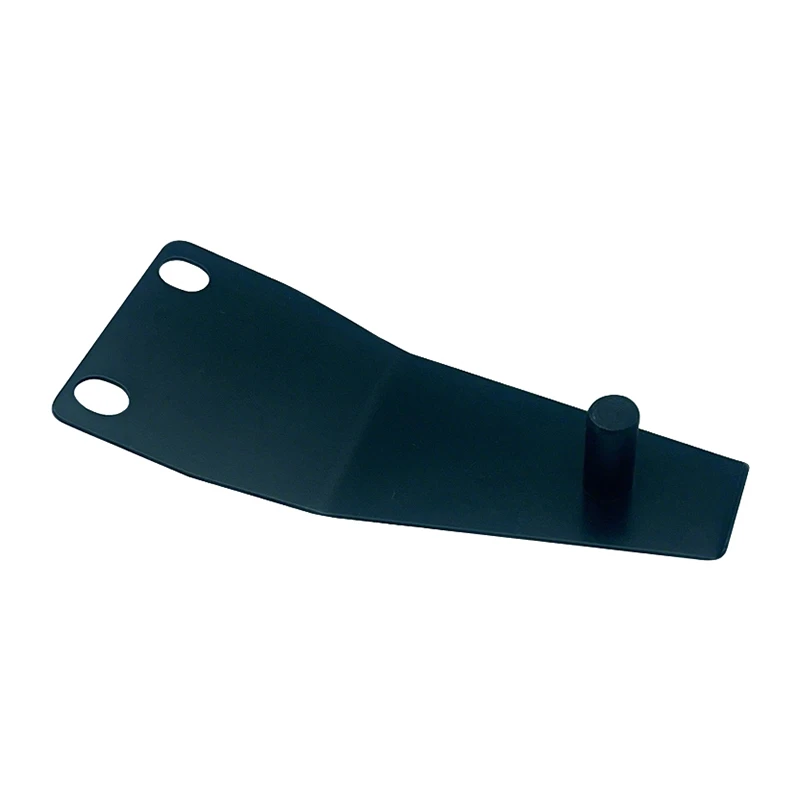

Długość, szerokość i grubość sprężyny płaskiej mają istotny wpływ na jej charakterystykę nośno-ugięcia. Dłuższa sprężyna będzie generalnie uginać się bardziej pod tym samym obciążeniem w porównaniu do krótszej sprężyny. Podobnie cieńsza sprężyna będzie bardziej elastyczna niż grubsza. W naszej ofercie znajdują się również różne rodzaje sprężyn płaskich o unikalnych geometriach, npSprężyny spiralneISprężyny chwytaka sztancującego, każdy z własnym zachowaniem w zakresie obciążenia i ugięcia.
Proces produkcyjny
Sposób produkcji sprężyny płaskiej może również wpływać na jej działanie. Procesy takie jak obróbka cieplna, obróbka na zimno i wykańczanie powierzchni mogą zmienić właściwości materiału i rozkład naprężeń wewnętrznych sprężyny, co z kolei może wpłynąć na krzywą obciążenia i ugięcia.
Korzystanie z obciążenia - krzywej ugięcia w projektowaniu
Gdy już uzyskasz krzywą obciążenia i ugięcia, możesz ją wykorzystać w procesie projektowania. Możesz wybrać sprężynę płaską, która spełnia Twoje wymagania dotyczące obciążenia i ugięcia. Można również zoptymalizować konstrukcję sprężyny, dostosowując jej geometrię lub materiał, aby osiągnąć pożądaną wydajność.
Na przykład, jeśli stwierdzisz, że początkowo wybrana sprężyna ugina się zbyt mocno pod wymaganym obciążeniem, możesz zwiększyć grubość sprężyny lub zmienić ją na materiał o wyższym module sprężystości. Z drugiej strony, jeśli sprężyna jest zbyt sztywna, można zmniejszyć jej grubość lub zastosować bardziej elastyczny materiał.
Wniosek
Uzyskanie krzywej obciążenia i ugięcia sprężyn płaskich jest niezbędne dla zapewnienia ich prawidłowego działania w różnych zastosowaniach. Niezależnie od tego, czy korzystasz z obliczeń teoretycznych, czy testów eksperymentalnych, ważne jest zrozumienie czynników, które mogą mieć wpływ na krzywą. Jako dostawca sprężyn płaskich możemy pomóc zarówno w analizie teoretycznej, jak i testach eksperymentalnych. Oferujemy szeroką gamę sprężyn płaskich i możemy współpracować z Tobą, aby wybrać odpowiedni do Twoich potrzeb.
Jeśli jesteś zainteresowany zakupem sprężyn płaskich lub potrzebujesz więcej informacji na temat krzywych obciążenia i ugięcia, skontaktuj się z nami. Zawsze chętnie porozmawiamy i omówimy Twoje wymagania. Współpracujmy, aby znaleźć idealne rozwiązanie dla Twojego projektu!
Referencje
- Shigley, JE i Mischke, CR (2001). Projekt inżynierii mechanicznej. McGraw-Wzgórze.
- Budynas, RG i Nisbett, JK (2011). Projekt inżynierii mechanicznej Shigleya. McGraw-Wzgórze.
